BB-B※Y系列
BB-B※Y擺線齒輪油泵帶有安全閥。省卻了泵與閥之間的管路連接。密封可靠，調壓方便，其調壓范圍0~0.8MPa，內回油式，故只能作保護閥。如要作益流閥用，其結構為外回油式，具體可與我廠技術部聯系。
技術規格：
|
產品型號 |
流量 （L/min） |
壓力 （MPa） |
轉速 （r/min） |
| BB-B4Y | 4 | 0.8 | 1500 |
|---|---|---|---|
| BB-B6Y | 6 | ||
| BB-B10Y | 10 | ||
| BB-B16Y | 16 | 0.8 | 1500 |
| BB-B20Y | 20 | ||
| BB-B25Y | 25 | ||
| BB-B32Y | 32 | ||
| BB-B40Y | 40 | 0.8 | 1500 |
| BB-B50Y | 50 | ||
| BB-B63Y | 63 | ||
| BB-B80Y | 80 |
0.8 |
1500 |
| BB-B100Y | 100 | ||
| BB-B125Y | 125 |
注意事項：
當使用高粘度油液時，吸入口管徑要盡可能大，長度盡可能短，而且要盡量避免直角或彎曲。

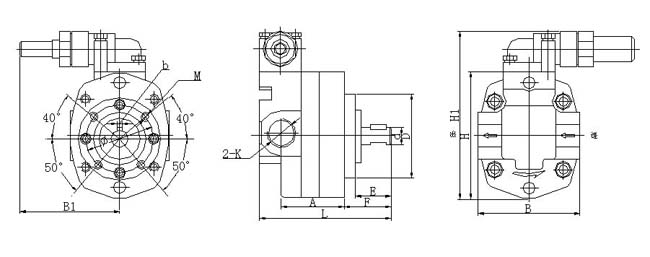

BB-B※Y系列外形尺寸
|
型號 |
A |
B |
E |
F |
H |
L |
D |
d |
ф |
b |
M |
K |
H1 |
B1 |
| BB-B4Y | 50 | 72 | 25 | 30 | 92 | 94 | ф35 | ф12 | 50 | 4 | M6 | z3/8" | 116 | 70 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BB-B6Y | 55 | 99 | ||||||||||||
| BB-B10Y | 64 | 108 | ||||||||||||
| BB-B16Y | 72 | 95 | 30 | 35 | 117 | 127 | ф50 | ф16 | 65 | 5 | M8 | z3/4" | 158 | 90 |
| BB-B20Y | 76 | 131 | ||||||||||||
| BB-B25Y | 81 | 136 | ||||||||||||
| BB-B32Y | 88 | 143 | ||||||||||||
| BB-B40Y | 85 | 110 | 32 | 37 | 134 | 144 | ф55 | ф22 | 80 | 6 | M8 | z3/4" | 183 | 105 |
| BB-B50Y | 90 | 149 | ||||||||||||
| BB-B63Y | 97 | 156 | ||||||||||||
| BB-B80Y | 102 | 130 | 40 | 46 | 154 | 175 | ф70 | ф30 | 95 | 8 | M8 | z1" | 205 | 113 |
| BB-B100Y | 109 | 182 | ||||||||||||
| BB-B125Y | 118 | 191 |
